PROJEKTIUUTISET 4/2012
Pyynikin uimahalli
Rakennus on perustettu teräsbetoniantu-
roille, jotka ulottuvat kovaan pohjaan asti.
Alkuperäisestä perustuspiirustuksesta löy-
tyy ohje: perustukset viedään karikkoon
ja vähintään 180 cm maanpinnan alapuo-
lelle.
Uudetkin kantavat rakenteet perustet-
tiin kovaan pohjaan. Suunnitelmista vas-
tasivat A-Insinöörit Suunnittelu Oy:n geo-
suunnittelijat.
Rakennuksen kantavat pystyrakenteet
muodostuvat pääosin teräsbetonisista pe-
rusmuureista, seinistä ja pilareista. Allas-
osaston ja saunaosaston välillä on myös
ensimmäisestä kolmanteen kerrokseen
kantava massiivinen muurattu seinä.
– Pyynikin uimahalli on rakennettu ai-
kana, jolloin rakennusmateriaalit olivat
kalliita, mutta työ edullista, rakennesuun-
nittelusta vastannut suunnittelujohtaja
Ja-
ri Paavilainen
A-Insinöörit Suunnittelu
Oy:stä sanoo.
– Siksi rakenteet on suunniteltu tarkas-
ti ja tapauskohtaisesti rakenteille tulevan
kuormituksen kestäviksi. Toisin kuin ny-
kyrakentamisessa, tuolloin ei ole ajateltu
toistuvuudesta tai pitkistä sarjoista saa-
tavaa etua. Esimerkiksi dimensioltaan tai
raudoitukseltaan erilaisia pilareita uima-
hallirakennuksessa on yli kahdeksankym-
mentä.
Kantavina vaakarakenteina toimii kella-
rikerroksessa autohallin kohdalla kaksois-
laattapalkisto kiinteällä ylälaatalla. Muualla
kellarissa sekä muissa kerroksissa on ylä-
laattapalkisto.
– Palkkien suunnat ja dimensiot vaih-

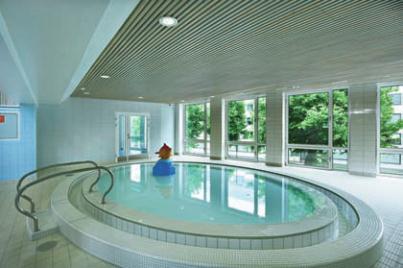

Pääaltaan loiskekourua korotettiin helpotta-
maan puhtaanapitoa. Nyt hallista löytyvät
myös poreallas, kylmävesiallas, kahluual-
las ja monitoimiallas, jonka vedenkorkeutta
säätelee nostopohja. Automatisoitu etäoh-
jaus huolehtii kemikaalien syötöstä, pump-
pauksen säädöistä, venttiileistä ja vesien
lämpötiloista. Suodattimetkin voi huuhdella
keskusvalvomosta automaattisesti.

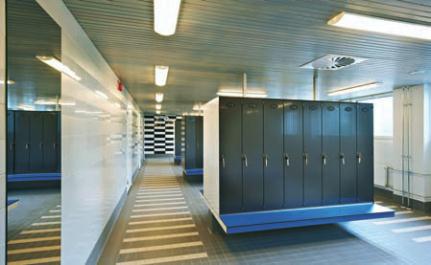

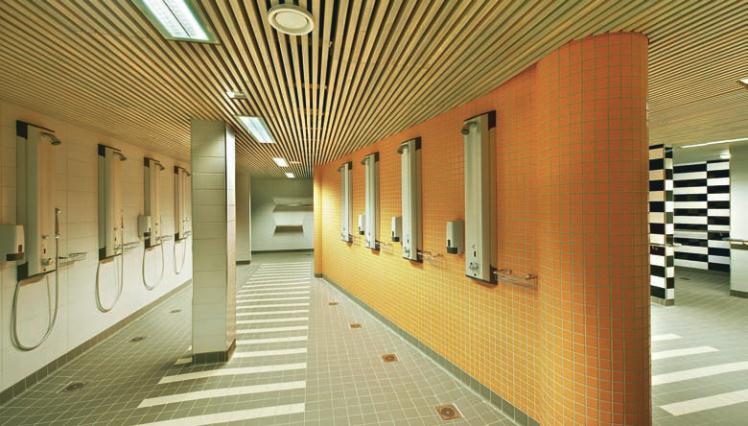

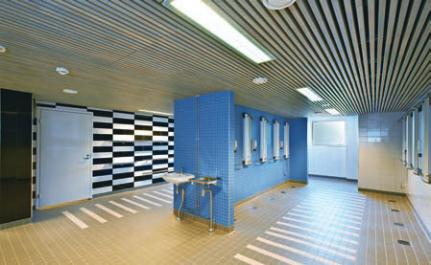

Uudet tilat on tehty lähinnä harmaan, valkoisen ja mustan sävyisinä, poikkeuksena muu-
tama kirkasvärinen seinä pesu- ja pukuhuonealueilla. Shakkiruudutuksella on tehty muu-
tama tehosteseinä. 1950-luvun rakenteet on suunniteltu tapauskohtaiselle kuormitukselle.
Erilaisia pilareita on yli kahdeksankymmentä.
1955 täydelliset dokumentit uimahallin al-
kuperäisistä rakennesuunnitelmista, jotka
oli tehnyt tamperelainen insinööritoimis-
to E. Luokola.
televat sen mukaan, kuinka on saatu ra-
kenteellisesti ja taloudellisesti edullisin ra-
kenneratkaisu aikaan. Erilaisia palkkeja on
satoja.
– Vanha säilytetty iso allas on tehty pai-
kalla valettuna vesitiiviinä rakenteena, joka
on tuettu perustuksistaan pilareilla.
Rakennuksen monimuotoinen kantava
runkorakenne, varsinkin vaakarakenteen
kantavat palkistot ja kerrosten matala va-
paakorkeus aiheuttivat haasteita uuden ve-
denkäsittely- ja talotekniikan sovittamisek-
si rakennukseen.
– Laadimme normaaliin tapaan reikäpii-
rustukset, mutta lisäksi pidimme paikalla
valvojien, suunnittelijoiden ja urakoitsijoi-
den kesken useita risteily- ja reikäpalave-
reita. Niiden ansiosta kaikki suunniteltu tek-
